Vlastní nástroj Zahrada-art • aktivně vyvíjíme
Irrigation Planner: od zaměření zahrady po návrh závlahy
Jeden projekt od práce v terénu až po technický návrh. Na telefonu nebo tabletu zaměříte zahradu a na počítači dokončíte rozmístění postřikovačů, potrubí, sekcí, hydrauliku i kontrolu pokrytí.
Jedno navazující workflow
Zaměřit → navrhnout → zkontrolovat → exportovat
Irrigation Planner drží zaměření i návrh v jednom projektu. Field Mode je určený pro rychlou práci v terénu, detailní CAD editace zůstává záměrně na počítači.
-
1
Zaměř zahradu
Založ projekt bez podkladu, nahraj obrázek nebo DXF, případně použij Garden Scan na podporovaném Android zařízení.
-
2
Navrhni závlahu
Rozmísti postřikovače, výseče, trysky, potrubí, zdroj vody, ventilové šachty a jednotlivé sekce.
-
3
Zkontroluj projekt
Prověř průtoky, tlaky, ztráty, převýšení, skutečnou topologii sítě a překrytí zavlažovaných ploch.
-
4
Vytvoř výstup
Vygeneruj projektový report, kusovník a podle potřeby exportuj CSV, DXF nebo celý projekt ve formátu .irrigation.

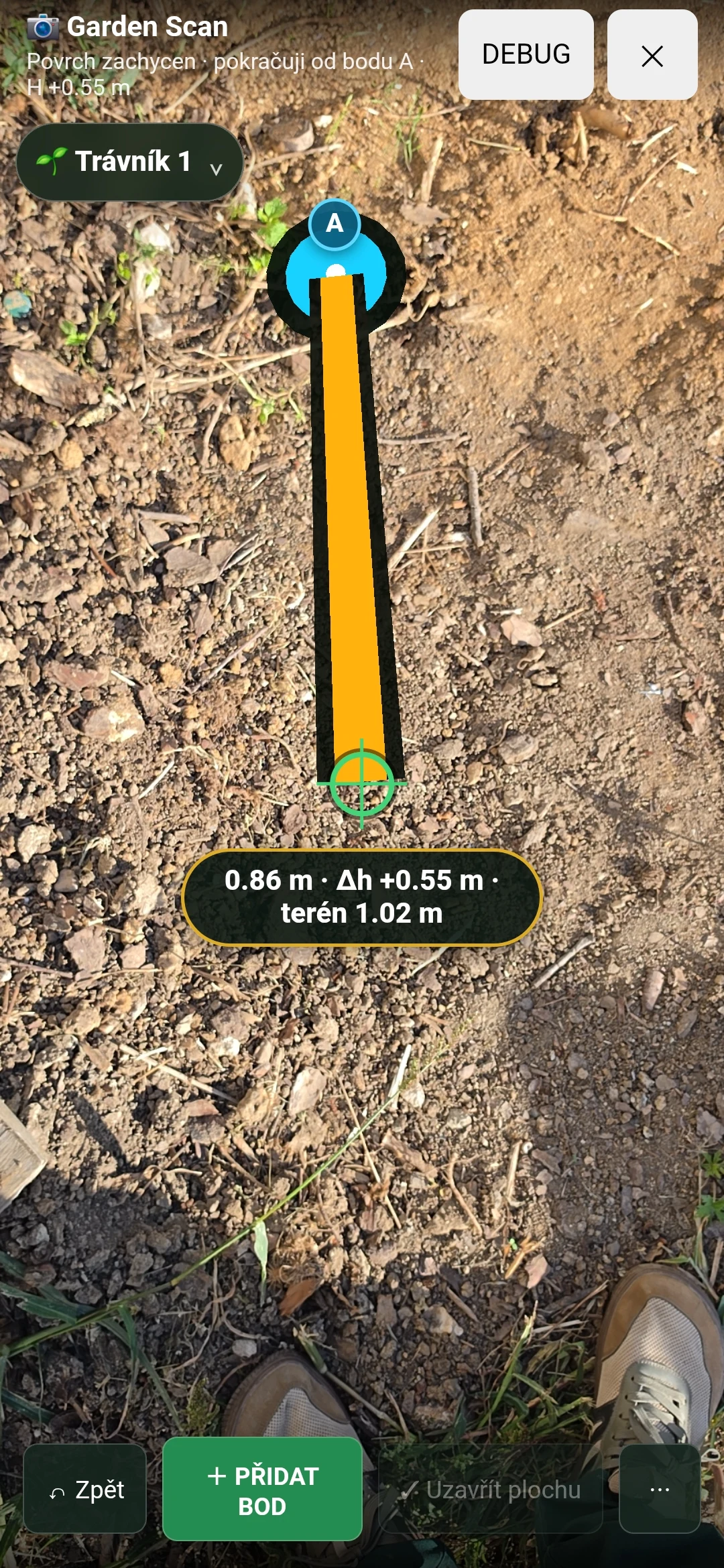

Garden Scan / Field Mode
Zaměření zahrady přímo v terénu
Garden Scan využívá AR možnosti podporovaného Android telefonu nebo tabletu. V jedné relaci lze zaznamenávat plochy, linie i body, pracovat se snapem a postupně vytvořit editovatelný podklad projektu.
- více objektů v jedné AR relaci,
- recovery při ztrátě trackingu,
- relokalizace podle 2+1 referenčních bodů,
- orientační práce s 3D výškou,
- následná přesná editace geometrie v desktopovém CADu.

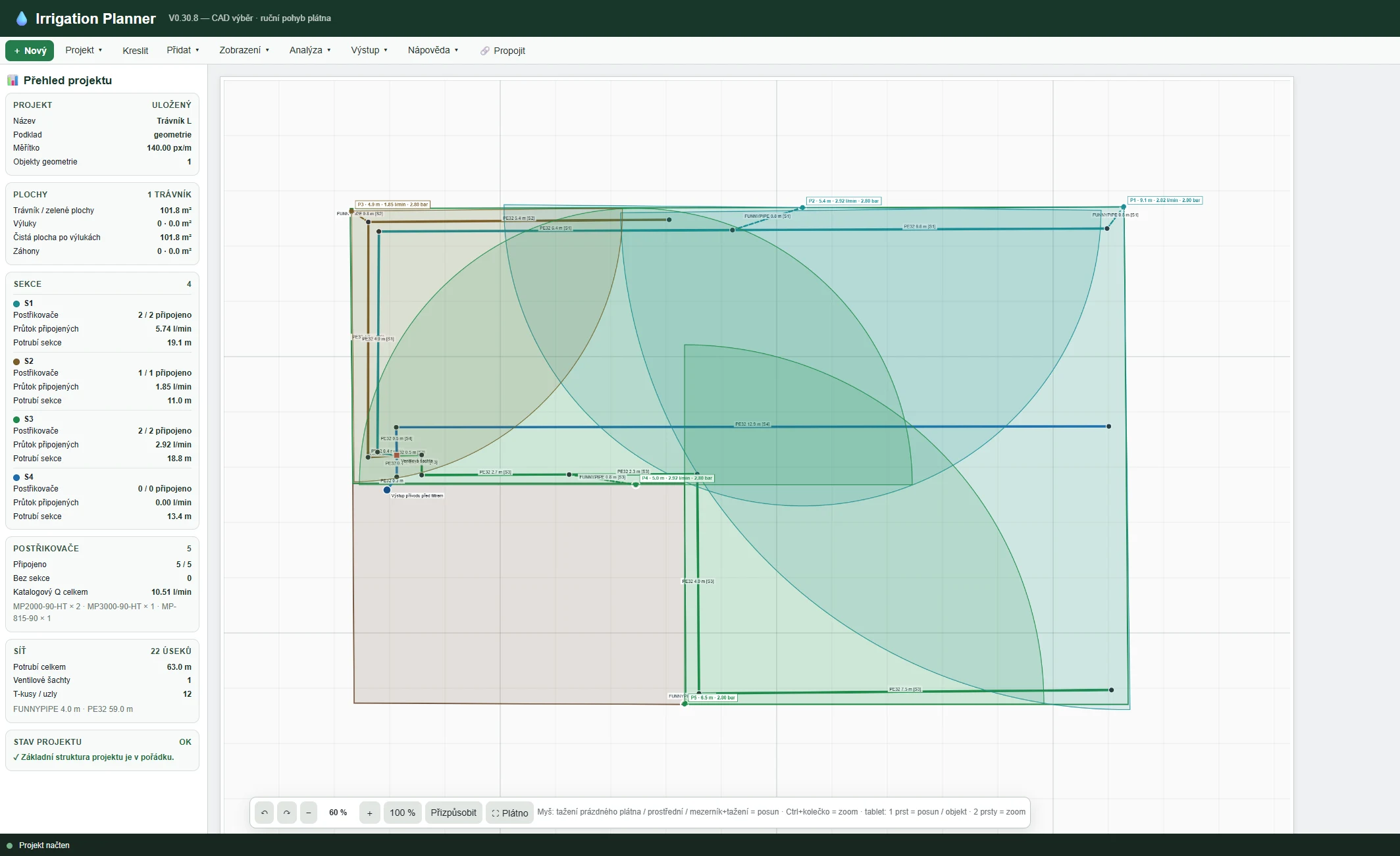

Desktopový CAD
Detailní návrh závlahy na počítači
Po zaměření následuje technická část projektu. V CAD prostředí pracujete s geometrií zahrady i se skutečnými prvky zavlažovací soustavy.
Plochy a překážky
Trávníky, záhony, stavby, dlažby, vodní plochy, linie i referenční body.
Postřikovače a výseče
Umístění, směr, úhel, dostřik a kontrola návaznosti jednotlivých hlav.
Potrubí a sekce
Zdroj vody, přívod, ventilová šachta, větve, napojení postřikovačů a zóny.
Projektové preference
Oblíbené postřikovače, preferované řady trysek a profily vybavení pro opakované použití.
Chytrý výběr komponent
Pomoc s výběrem trysky, bez ztráty kontroly
Planner může podle požadované výseče, dostřiku, tlaku a kompatibility závitu nabídnout vhodnou variantu trysky. Uživatel ale může výběr kdykoli upravit ručně.
Například u řady Hunter MP Rotator lze zohlednit požadovaný rozsah, pracovní tlak a kompatibilitu s tělesem. Stejný princip lze využít i u dalších produktových řad, například Toro T-VAN.
Co se kontroluje
- požadovaný úhel výseče,
- dostřik a tlak,
- kompatibilita tělesa a trysky,
- F/M závit,
- projektové oblíbené a preferované řady.
Hydraulika a pokrytí
Nestačí, aby návrh vypadal dobře. Musí také fungovat.

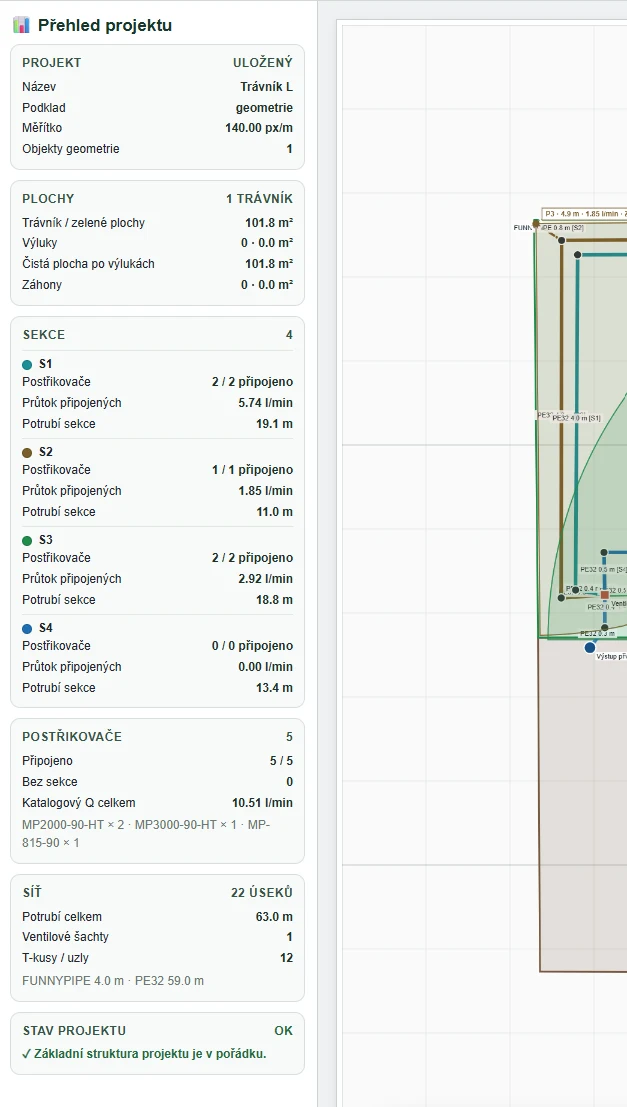

Kontrola projektu spojuje skutečnou topologii sítě s hydraulikou a analýzou zavlažovaných ploch.
Hydraulická kontrola
- průtoky a tlakové požadavky,
- tlakové ztráty na trase,
- převýšení,
- skutečná návaznost potrubí a uzlů,
- kontrola jednotlivých sekcí.
Analýza pokrytí
- 0× / 1× / 2× / 3×+ překrytí,
- vizuální heatmapa zavlažované plochy,
- základní head-to-head kontrola,
- odhalení slabých nebo zbytečně překrývaných míst,
- souhrnná Kontrola projektu před dokončením.
Projekty a spolupráce
Projekt nekončí zavřením prohlížeče
Uživatelský účet drží vlastní projekty, nastavení a oblíbené produkty. Přihlášení je připravené přes e-mail i Google OAuth.

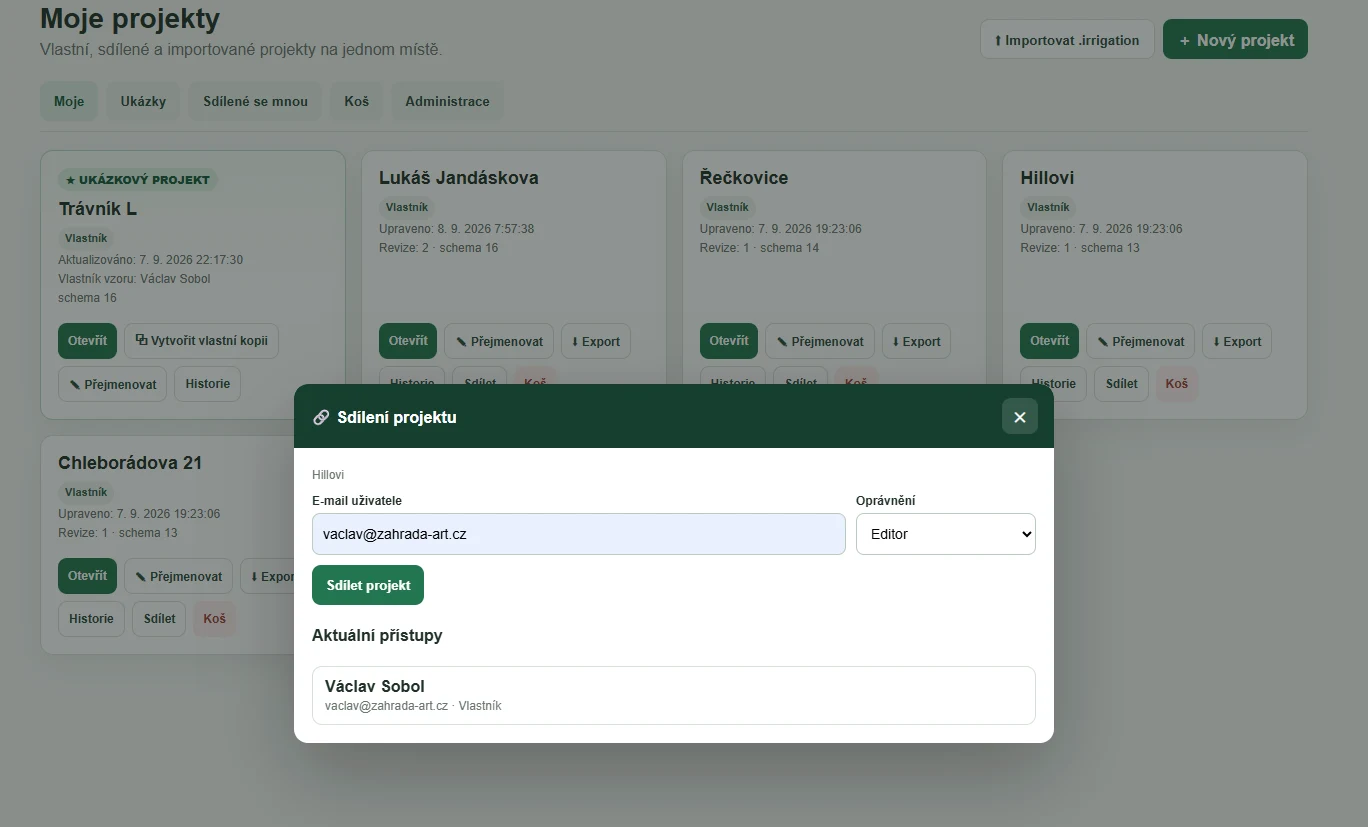

- sdílení projektu v rolích Owner / Editor / Viewer,
- historie revizí a koš,
- import a export celého projektu ve formátu
.irrigation, - systémové ukázkové projekty a šablony,
- možnost zkopírovat ukázku do vlastního účtu a dále ji upravit.
Výstupy
Od návrhu k realizaci
Projekt lze převést do praktických výstupů pro přípravu materiálu, dokumentaci nebo další zpracování.
Projektový report
Tisknutelný přehled projektu s důležitými parametry návrhu.
Kusovník
Souhrn použitých komponent pro přípravu realizace.
CSV
Strukturovaná data pro další tabulkové zpracování.
DXF
Export geometrie pro navazující práci v CAD prostředí.
Pro koho
Od pokročilého majitele zahrady po realizační firmu
Realizační zahradnické firmy
Pro sjednocení zaměření, návrhu, kontroly a projektových výstupů.
Projektanti a technici závlah
Pro technický návrh postřikovačů, potrubí, sekcí a hydrauliky.
Správci zahrad a areálů
Pro evidenci návrhu a další práci s projektem v čase.
Pokročilí majitelé zahrad
Pro ty, kteří chtějí návrhu automatické závlahy opravdu porozumět a pracovat s ním.
FAQ
Nejčastější otázky
Potřebuji Irrigation Planner instalovat?
Jde o webovou/PWA aplikaci. Základní práce probíhá v prohlížeči; na podporovaných zařízeních lze aplikaci používat také jako PWA.
Funguje na telefonu?
Ano. Telefon a tablet jsou určené především pro Field Mode a Garden Scan. Detailní CAD editace je záměrně navržená pro práci na počítači.
K čemu slouží Garden Scan?
Pomáhá v terénu zaznamenat plochy, linie a body zahrady a převést je do editovatelného podkladu projektu.
Je AR měření geodeticky přesné?
Ne. Garden Scan není geodetické měření. Slouží jako praktický podklad pro návrh a následnou editaci projektu.
Lze importovat vlastní plán?
Ano. Projekt lze založit bez podkladu podle orientačního rozměru, případně importovat obrázek/plán, DXF nebo celý projekt ve formátu .irrigation.
Lze projekt sdílet?
Ano. Sdílení počítá s rolemi Owner, Editor a Viewer.
Umí program hydrauliku a kontrolu pokrytí?
Ano. Planner kontroluje topologii sítě, průtoky, tlaky, tlakové ztráty a převýšení a zároveň analyzuje překrytí zavlažovaných ploch.
Mohu projekt exportovat a později nahrát zpět?
Ano. Celý projekt lze exportovat do přenosného formátu .irrigation a následně znovu importovat.
